Ogólny opis
1.1 Zakres zastosowania i główne cechy

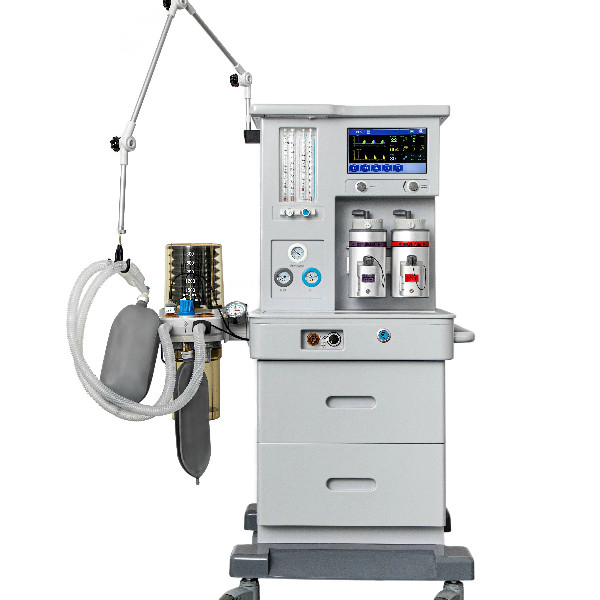

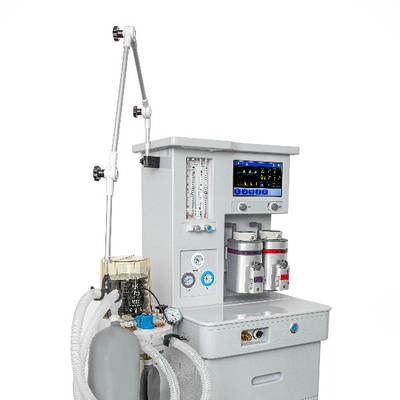

Nowy aparat znieczulający Bright A6 jest niezbędnym sprzętem znieczulającym w sali chirurgicznej, którego główną funkcją jest zapewnienie2Produkt ten jest odpowiedni do znieczulenia oddechowego pacjentów i zarządzania układem oddechowym w czasie operacji.Produkt ten jest odpowiedni dla dzieci w wieku powyżej 4 lat i dla dorosłych.; nie ma absolutnych przeciwwskazań, ale są względne przeciwwskazań, które są jak pozostałe: pacjenci z pneumothorax i mediastinalny wytrącenia i tych, którzy nie są operowane drenaż klatki piersiowej,i ci, którzy cierpią na ciężką krwotok płuc, bulty płuc, szok hipovolemiczny, ostry zawał mięśnia sercowego.

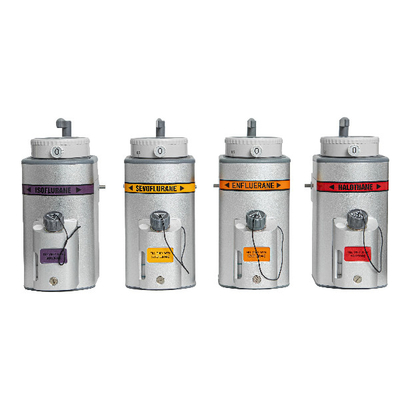

Nowy aparat do znieczulenia Bright A6 jest wyposażony w precyzyjnie określony parownik znieczulenia, urządzenie bezpieczeństwa, które może uniknąć niedotlenienia, a także niezbędny system alarmowy.Pneumatyczne i elektroniczne sterowanie ruchem, anestezja, oddychacz sterowany przez mikroprzedsiębiorca, może zarządzać oddychaniem pacjenta.Wszystkie części łączące wykorzystują standardowe interfejsy.
1.2 Środowisko pracy
Maszyna znieczulająca New Bright A6 należy do klasy I wewnętrznego zasilania typu B, która jest częścią zastosowania ogólnego sprzętu medycznego zdefiniowanego w GB 9706.1-2020 "Medyczny sprzęt elektryczny - część 1:Ogólne wymagania dotyczące podstawowego bezpieczeństwa i podstawowych osiągów"
:jest to symbol reprezentujący urządzenie do stosowania typu B.
Maszyna jest zwykłym sprzętem, który jest IPX0, ale może pracować nieprzerwanie.
Maszyna nie jest wyposażona w sprzęt odporny na wybuchy, dlatego NIE należy obsługiwać maszyny w warunkach eksplozyjnych lub łatwopalnych gazów.
Środowisko normalnego użytkowania i warunki badania pracy:
Temperatura środowiska: 10 °C 40 °C
Względna wilgotność: ≤ 80%;
Tlak atmosferyczny: 96 kPa 104 kPa;
Zapewnienie gazem:O2: zakres ciśnienia wejściowego: 280kPa ≈ 600kPa,ciśnienie znamionowe 400kPa;
N2O:zakres ciśnienia wejściowego: 280kPa ≈ 600kPa,ciśnienie nominalne 400kPa;
Zapewnienie zasilania: AC 220 V,50 Hz Jednofazowe zasilanie AC z dobrym uziemieniem ochronnym.
Wprowadzenie mocy: 100 VA
Wymagania dotyczące bezpieczeństwa:
Akumulator awaryjny: 5RF/F5AL250V.
Specifikacja akumulatora awaryjnego:DC14.8V-2.2AH
1.3 Wymogi dotyczące kompatybilności elektromagnetycznej
Ten oddychacz znieczuleniowy nie powinien być stosowany w środowisku o silnym promieniowaniu i silnych zakłóceniach elektromagnetycznych, np. rezonansu magnetycznego.wydajność urządzenia będzie negatywnie wpływać w różnym stopniu.
2 Cechy strukturalne i zasada działania
Maszyna znieczulająca składa się z stojaka, przepływoometrów, parownika znieczulającego, obwodu oddechowego znieczulającego i wentylatora AV-2000A.
2.1 Jednostka główna
Anestezja jest wykonywana przy użyciu sprężonego O2, N2Aby zapewnić bezpieczne korzystanie z maszyny, maszyna jest również wyposażona w zapasowe2Ciśnienie wszystkich gazów powinno wynosić 280 kPa ≈ 600 kPa.Na wejściu do źródła gazu znajdują się filtry, aby zapobiec wprowadzeniu większych niż 100 μm do układu roboczego maszyny.
Złącze rurociągu wejściowego źródła gazu maszyny znieczulającej są przeznaczone dla tego samego rodzaju gazu i nie są wymienne, co może zapobiec niewłaściwemu podłączeniu gazu.Różne dysze źródła gazu i rury źródła gazu są oznaczone odpowiednimi logo. Rurka tlenowa oznaczona jest O2W przypadku, gdy wprowadzone są wprowadzone wprowadzone wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzane wprowadzone wprowadzone wprowadzone wprowadzone wprowadzone wprowadzone wprowadzone2O, a rurę powietrzną oznaczono Air.
Po sprężeniu O2wchodzi do maszyny, O2i N2O zmieszane w jeden gaz, który zostanie podzielony na pięć gazów.Drugi będzie prowadzić do świeżego gazu wyjście po podłączeniu do szybkiego zaworu zasilania tlenem; trzeci wchodzi do przepływoomierza po ponownym odciśnieniu;czwarty zostanie podłączony do wentylatora znieczulającego i stanie się gazem napędowym wentylatora;piąty jest podłączony do zaworu bezpieczeństwa (ciśnienie wydechowe większe niż 600 kPa) w celu zapobiegania zagrożeniu spowodowanemu nadmiernym ciśnieniem wyjściowym, gdy klienci używają systemów rur gazowych medycznych do wentylacji.
Po wprowadzeniu stłoczonego tlenku azotu do maszyny znieczulającej, zostanie ponownie zdekompresowany, a następnie wprowadzony do przepływometra,drugi sposób jest podłączony do zaworu bezpieczeństwa (z ciśnieniem wydechowym większym niż 600 kPa), aby zapobiec wykorzystaniu przez klienta systemu rur gazowych medycznych do wentylacji, co może powodować niebezpieczeństwo z powodu nadmiernego ciśnienia wyjściowego.
Przepływomierz reguluje wszystkie gazy i przenosi mieszane gazy do parownika znieczulającego, a następnie mieszane gazy,wraz z znieczuleniem zostaną wysłane do układu oddechowego znieczulenia przez świeże wyjście gazoweDruga trasa jest transportowana do ACGO, podczas gdy tylko jedna trasa jest wentylowana.
Przy użyciu butli należy użyć regulacji ciśnienia, a ciśnienie wyjściowe powinno wynosić 400 KPa.Regulator ciśnienia może zapewnić stabilność ciśnienia wyjściowego, gdy ciśnienie wejściowe wynosi 1000kpa, a ciśnienie z portu wyjściowego nie przekracza 8kpaW przypadku wystąpienia usterki lub gdy ciśnienie wyjściowe jest zbyt wysokie z powodów wytworzonych przez człowieka, na krańcu wyjściowym regulacji znajduje się zawór bezpieczeństwa.zawór bezpieczeństwa wypuści gaz automatycznie, aby ciśnienie wyjściowe osiągnęło wartość znamionowąCiśnienie wydechowe zaworu bezpieczeństwa jest co najmniej dwukrotnie większe niż nominalne ciśnienie wejściowe.
2.2 Anestezja obwodu oddechowego
Działalność główna jest dostarczanie gazu do pacjenta, a w międzyczasie,pacjent może wykonywać regularne oddychanie, takie jak wdychanie tlenu i wdychanie CO2W trybie automatycznym, oddychanie pacjenta jest kontrolowane przez maszynę, podczas gdy w trybie ręcznym, oddychanie jest kontrolowane przez urządzenie.Oddychanie pacjenta jest kontrolowane przez lekarza poprzez naciśnięcie skórzanej torby podłączonej do obwodu..
2.3 Anestezja Wentilator
Anestezja oddychacz wykorzystuje AV-2000A napęd gazowy i elektryczny kontrolny oddychacz
Ciśnienie robocze wentylatora znieczulającego podczas jazdy wynosi 300 kPa, przepływ ≤ 200 L/min.
Tlen, który napędza wentylator znieczuleniowy, tworzy pewną objętość gazu przez zawór regulacji przepływu, który przechodzi przez obwód wentylacyjny, aby napędzać ruch worka składalnego,W ten sposób wykonując mechaniczną wentylację pacjentówMaksymalny przepływ oddechowy w wentylatorze znieczulającym ≤ 60 l/min, maksymalne ciśnienie ≤ 6 kPa.
Anestezjalny wentylator przyjmuje szybki zawór elektromagnetyczny, czujnik przepływu o wysokiej wrażliwości, czujnik ciśnienia i system sterowania pojedynczym układem i może pracować stabilnie przez 10 sekund po włączeniu.Wytwór może wentylować pacjenta mechanicznie zgodnie z ustawioną częstotliwością, stosunek I/E i objętość pływowa, gdy znieczulenie wywołuje działanie i pacjenci tracą świadomość, aby oddychać;Anestezjalny oddychacz będzie wraz z pacjentami ̇ synchroniczne oddychanie, gdy pacjent ma świadomość, aby oddychać sam po operacji.
Jeśli układ oddechowy znieczulenia pozostaje w stanie "zarządzania ręcznym", wentylator znieczulający może również monitorować i wyświetlać objętość pływów, częstotliwość wentylacji i ciśnienie dróg oddechowych itp.Chociaż nie odgrywa roli kontroli oddechu.
