1Specyfikacja techniczna

3.1 Tryb pracy: zamknięte, w połowie zamknięte, w połowie otwarte.

3.2 Zapotrzebowanie na gaz: O medyczny₂i Medyczny₂O, którego ciśnienie wynosi 280 kPa ∼ 600 kPa.

3.3 Błąd wartości ciśnienia nie przekracza ± 4% całkowitej kalibracji.

3.4 O₂i N₂O są obydwie wyposażone w określone regulatory ciśnienia, które posiadają zawór bezpieczeństwa.

3.5 Gdy ciśnienie gazu tlenowego z źródła, które trafia do urządzenia znieczulającego, osiągnie co najmniej 200 kPa ± 50 kPa, pojawi się dźwięk alarmu, który będzie trwał dłużej niż 7 sekund.

3.6 Zakres przepływoomierza O_2,N₂O jest:0.1 l/min 10 l/min

3.7 Przepływometer jest wyposażony w O_2/N₂Urządzenie sterujące stosunkiem O, aby upewnić się, że stężenie tlenu nie jest mniejsze niż 25%

3.8 Szybki przepływ tlenu: 25 l/min

3.9 Zakres regulacji stężenia gazu znieczulającego w parowniku: 0% ± 5%, zakres błędu stężenia wynosi od -20% do +30% i nie może przekraczać od -5% do +7.5% maksymalnej skali (z zastrzeżeniem większej liczby).

3.10 Anestezja oddychacza

3.10.1 Tryb wentylacji: IPPV, SIPPV, SIMV, MANUAL.

3.10.2 Częstotliwość oddychania: 2 razy/min, ~ 99 razy/min, dopuszczalny błąd: ± 15%.

3.10.3 Przerywana obowiązkowa częstotliwość wentylacji: od 2 razy/min do 20 razy/min, dopuszczalne błędy: ±15%.

3.10.4 I: E jest 2: 1 ̇1:8, dopuszczalny błąd:15%

3.10.5 Zakres regulacji objętości przypływu: 50 ml ~ 1500 ml, dopuszczalne błędy: 100 ml i poniżej ± 20 ml, pozostałe ± 15%.

3.10.6 Zakres wskazań objętości przypływu: 20 ml ~ 1500 ml, dopuszczalny błąd: 100 ml i ± poniżej 20 ml, pozostałe ± 15%.

3.10.7 Zakres regulacji ciśnienia przy wdychaniach: -10 cmH₂O 20 cmH₂O, dopuszczalny zakres błędów: ± 2 cmH₂O lub ± 10% (z zastrzeżeniem większej liczby).

3.10.8 Pozytywne ciśnienie końcowe w oddechu: ≈ 20 cmH₂O, dopuszczalny błąd: ± 2 cmH₂O 或±20% (podlega większej liczbie).0 oznacza zamknięcie tej funkcji.

3.10.9 Znak: co 100 oddechów oddycha się głęboko, a czas wdychania wynosi 1,5 razy większy niż ustawiona wartość.

3.10.10 Maksymalne ciśnienie zabezpieczające: ≤ 12,5 kPa.

3.10.11 Granica ciśnienia: 1060 cmH₂O i dopuszczalny zakres błędów: ± 2 cmH₂O lub ± 10% (z zastrzeżeniem większej liczby).

3.10.12 Alarm ciśnienia dróg oddechowych: górny zakres wartości granicznych ciśnienia dróg oddechowych dla alarmu wynosi 560 cmH2O, dopuszczalny błąd: ± 2 cmH₂O, lub ± 20% (w zależności od większej liczby), gdy wartość ciśnienia dróg oddechowych osiągnie poziom alarmowy, natychmiast wywołuje alarm; a zakres wartości granicznych alarmu niskiego ciśnienia dróg oddechowych: 0 ‰ 50 cmH2O,dopuszczalny zakres błędów:± 2 cmH₂O, lub ± 20% (z zastrzeżeniem większej liczby)

3.10.13 Alarm wentylacyjny: górny zakres wartości granicznych alarmu wentylacyjnego: 1 ′20 L/min, zakres dopuszczalnego błędu: ± 20%; zakres wartości regulacji alarmu granicznego niskiego wentylacyjnego: 0 ′19 L/min, zakres dopuszczalnego błędu:± 20%.

3.10.14 Alarm o objętości przypływu:górny zakres wartości granicznej alarmu o objętości przypływu100-1500 ml, dopuszczalny zakres błędu: ±20%; zakres wartości granicznej alarmu o objętości przypływu 0-1400 ml,dopuszczalny zakres błędów±20%.

3.10.15 Alarm stężenia tlenu: zakres regulacji górnej wartości granicznej stężenia tlenu w alarmie 21%~99%, dopuszczalny zakres błędów: ±5%;zakres regulacji wartości granicznej stężenia tlenu w alarmie:18% ~ 80%, dopuszczalny zakres błędów: ±5%.

3.10.16 Alarm duszenia: alarm uruchamia się w ciągu 15 ± 5 s w przypadku ciśnienia stale wyższego niż 10 cmH.₂O, i objętość pływu niższa niż 120 m.

3.10.17 Alarm upadku rury: alarm uruchamia się w ciągu 15 ± 5 s w przypadku ciśnienia stale niższego niż 2 cmH.₂O,

3.10.18 Ciągły alarm o wysokim ciśnieniu: gdy ciśnienie w anestezji jest nadal wyższe niż25cmH2O, i wysyła alarm o wysokim stopniu priorytetu zawsze w ciągu 15+1s..

3.10.19 Alarm o niskiej mocy akumulatora (jeśli jest wyposażony w akumulator): gdy moc w stanie gotowości jest niższa niż DC14 V, wyśle alarm, dopuszczalny zakres błędów: ± 0,5 V.

3.10.20 Ostrzeżenie o awaryjnym działaniu baterii (jeśli jest wyposażona w baterię): po wyłączeniu zasilania prądem przemiennym i prądem stałym bateria awaryjna może utrzymywać działanie wentylatora przez co najmniej 30 min.z dźwiękiem alarmowym

3.10.21 Alarm sygnału wizualnego: sygnał alarmowy pozostaje nieprzerwany, jeśli stan alarmowy nie zostanie usunięty, czas tłumienia sygnału dźwiękowego wynosi mniej niż 120 s.

3.10.22 Zakres monitorowania:

Zakres monitorowania ciśnienia dróg oddechowych: -20 ̇ 80 cmH2O, dopuszczalny zakres błędów: ±2 cmH2O lub ±10% (zalecane jest większa liczba)

Monitoring objętości wentylacji: 0~30L/min, dopuszczalny błąd: ±15%.

Zakres monitorowania stężenia tlenu: 15%-100%, zakres dopuszczalnych błędów: ± 2,5% objętościowego + stężenie gazu2,5%

3.10.23 Hałas urządzenia znieczulającego w normalnych warunkach pracy nie przekracza 65 dB ((A))

2. Wielkość i waga

2.1 Rozmiar:

880 mm × 620 mm × 1420 mm

2.2 Poziom:

125 kg

3. Instalacja i regulacja

3.1 Przygotowanie przed instalacją

1. Proszę potwierdzić, że urządzenie znieczulające i jego elementy są nienaruszone, a produkty w pojemniku są takie same, jak wymagane na liście wysyłki.Lepiej zachowaj pojemnik i uszczelniacz na następny transport..

2. wentylator oparty na instrukcji obsługi.

3- Sprawdź, czy masz znać zasadę pracy, cechy konstrukcyjne i panel sterujący urządzenia znieczulającego oraz źródło gazu w sprężonym gazie medycznym.₂i N₂O, aby potwierdzić, że ciśnienie spełnia wymóg 280~600 kPa.wydajność dekompresora jest dobra lub nie, instalacja jest prawidłowa lub nie.

4Sprawdź, czy jednofazowe zasilanie prądem bieżącym urządzenia znieczulającego spełnia wymagania 220 V, 50 Hz i czy ma dobre uziemienie ochronne.Ponadto należy potwierdzić, że awaryjne akumulator pamięci masowej został dobrze podłączony.

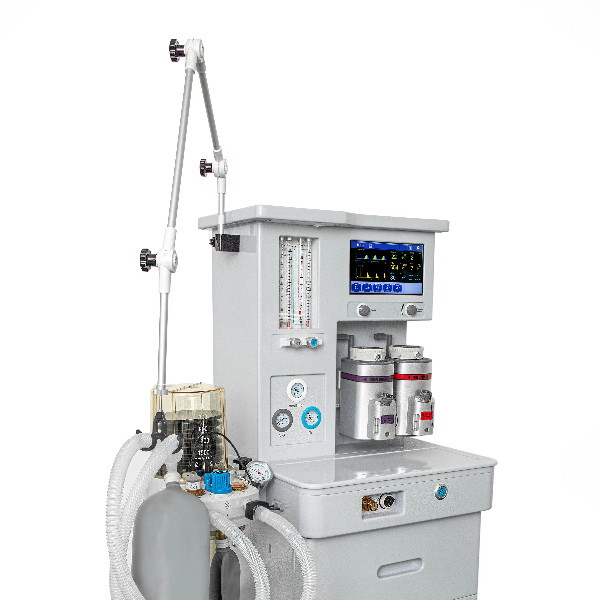

3.2 Instalacja urządzenia znieczulającego

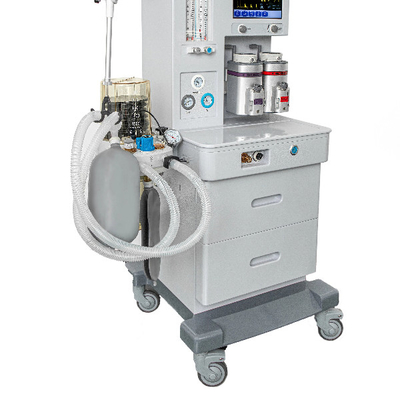

1. Instalacja wózków ciężarowych: dwa wózki ciężarowe z urządzeniem blokady powinny być zainstalowane z przodu maszyny, a dwa bez urządzenia blokady z tyłu.
2. Wciśnij ramę maszyny do oczekiwanej pozycji i postaw urządzenie blokujące na wózku, aby było stabilne.
3. Wstawić parownik do własnego uchwytu na maszynie znieczulającej i zamocować parownik poprzez przymocowanie sześciokątnej śruby.

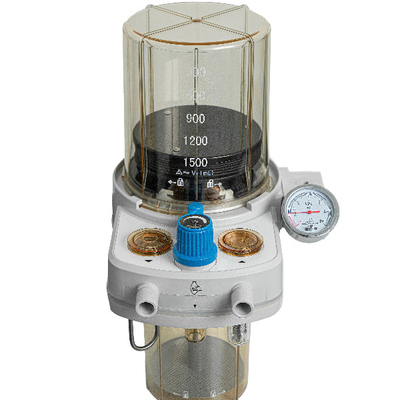

4. Zapewnić zintegrowany układ oddechowy znieczulenia na uchwyt, który znajduje się po lewej stronie przez ramię wsparcia (w tym samym czasie, łącznik sygnału ciśnienia,Wynik gazu świeżego i szybkie dostarczanie tlenu są dobrze połączone)Potem podłącz worek z gazem.
5. Sondu stężenia tlenu należy zainstalować na interfejsie sondy monitorowania stężenia tlenu w zintegrowanym obwodzie oddechowym znieczulenia (zob. rysunek 2),a następnie podłączyć linia sygnału próbkowania stężenia tlenu po lewej stronie urządzenia znieczulającego do sondy stężenia tlenu.
6. Przewód czujnika przepływu powietrza powinien być zainstalowany na porcie oddechowym w obwodzie oddechowym znieczulenia.i umieścić sygnał przepływu karty fotoelektrycznej po stronie urządzenia znieczulającego w środku przepływu czujnika przewodu powietrza.
7. Instalacja czujnika stężenia tlenu jest pokazana na rys. 3.Wprowadź łącznik do pobierania próbek czujnika stężenia tlenu po stronie urządzenia znieczulającego do czujnika stężenia tlenuJeśli czujnik stężenia tlenu jest uszkodzony lub wyciągnięty po użyciu, w miejscu czujnika stężenia tlenu można włożyć wtyczkę w stanie gotowości.
8. Podłącz dwie rurki oddechowe do złącza w kształcie litery Y (specjalizującego się w regulacji), jeden złączy się z portem oddechowym obwodu oddechowego,Drugi łączy się z portem wydechowym anestezji obwodu oddechowego poprzez czujnik przepływu; a łącznik o kształcie Y jest podłączony do symulowanego płuca lub worka gazowego.
9. Podłącz urządzenie znieczulające do sprężonego₂i N₂O źródło przez port wprowadzania gazu.
10. Podłącz wtyczkę do urządzenia znieczulającego do gniazda AC 220V 50HZ z dobrze uziemioną indywidualną podstawą AC.
